ALÇA PREFORMADA DE DISTRIBUIÇÃO

Código: DL02-0007

Alça Preformada de Distribuição DG

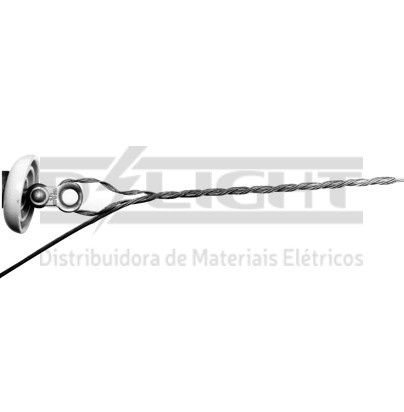

A Alça Preformada de Distribuição – DG destina-se à execução de pontos finais mecânicos no primário junto ao isolador de disco, ou no secundário diretamente no isolador roldana para cabos de alumínio.

É fabricada a partir de fios de aço galvanizados ou fios de aço revestidos de alumínio e após a formação recebe na parte interna um material abrasivo para melhorar o agarramento sobre o cabo.

Para sua fixação em isoladores de disco recomenda‑se a utilização de acessórios complementares para uma acomodação melhor entre o olhal do isolador e a Alça Preformada de Distribuição. Recomendamos, neste caso, por exemplo, o uso de Manilha Sapatilha em conjunto com a Alça Preformada de Distribuição.

Vantagens:
• Resistência mecânica de 100% da carga de ruptura dos cabos CA e 80%, em média, da carga de ruptura dos cabos CAA;
• Podem ser utilizadas diretamente sobre isoladores do tipo castanha ou roldana.

Comercializada pela Distribuidora de Materiais Elétricos D’Light, as alças são aplicadas em redes de distribuição de energia elétrica, trabalhamos com com uma grande variedade de alças, laços e emendas preformadas, atendemos todos os padrões de companhias como: CEMIG, CPFL, EDP BANDEIRANTES, ELEKTRO, ELETROPAULO, ENEL, ENERGISA, dentre outras.

Descrição INTERVALO DE DIÂM. DE APLICAÇÃO (mm) Min.INTERVALO DE DIÂM. DE APLICAÇÃO (mm) Max.CONDUTOR CAA (AWG/MCM)CONDUTOR CA (AWG/MCM)COMPRIMENTO ± 25 (mm)CORESQtdeOrçar

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4554

4,62 5,15 # 6; 6/1 - 405 Azul

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4541

5,81 6,53 # 4; 6/1 # 4; 7 fios 445 laranja.

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4542

7,36 8,27 # 2; 6/1 # 2; 7 fios 625 Vermelha

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4544

9,27 10,4 1/0; 6/1 1/0; 7 fios 675 Amarela

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4545

10,41 11,69 2/0; 6/1 2/0; 7 fios 725 Azul

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4546

11,7 13,12 3/0; 6/1 3/0; 7 fios 825 laranja.

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4547

13,13 14,67 4/0; 6/1 4/0; 7 fios 875 Vermelha

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4580

15,64 16,60 266.8; 26/7 300; 19 fios 915 Azul

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4549

16,61 17,69 300; 26/7 336.4 18/1 336.4; 19 fios 980 Verde

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4581

17,70 18,78 336.4; 26/7 397.5; 19 fios 1005 Amarela

ALÇA PREFORMADA DISTRIBUIÇÃO P/CABO DE ALUM. CA/CAA – DG-4583

21,28 24,06 447; 24/7, 26/7 e 30/7 556.5; 18/1, 24/7 e 26/7 556.5 19 fios 636; 37 fios 1400 Azul
