CHAVE SECCIONADORA TRIPOLAR COM CARGA COM BASE

Código: 333

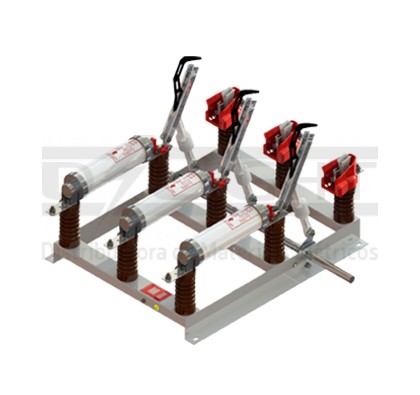

Chave seccionadora tripolar com carga com base

A Chave Seccionadora Tripolar Com Carga Com Base é fabricada em conformidade com a norma NBR 10860, com ação simultânea nas três fases, abertura em carga (capacidade de interrupção de 90A com o cos φ 0,85), para uso abrigado. Comercializada pela Distribuidora de Materiais Elétricos  D’Light, podem ser instaladas em cabines de alvenarias ou painéis metálicos.

Os contatos principais móveis são do tipo Dupla faca, com contatos lineares e dispostos de forma que que possam suportar os esforços resultantes das solicitações mecânicas e elétricas. As partes condutoras são de cobre eletrolítico tratadas galvânicamente com estanho e/ou prata.

A estrutura suporte onde são fixadas os isoladores é fabricada em chapa de aço laminada dobrada, soldada, formando uma estrutura monobloco e tratada com pintura eletrostática a pó à base de epóxi. Os isoladores são do tipo suporte em resina epóxi e/ou porcelana de alta resistência mecânica e excelente rigidez dielétrica. O acionamento pode ser por meio manual (punho de manobra ou vara de manobra) ou motorizado e possuem bases para fusíveis limitadores de corrente tipo HH.

Finalidade: suportar os esforços resultantes das solicitações mecânicas e elétricas.

Aplicação: em cabines de alvenaria ou painéis metálicos.

Material: partes condutoras de cobre eletrolítico tratadas galvânicamente com estanho e/ou prata e estrutura fabricada em chapa de aço laminada dobrada.



Confira mais produtos de Chave Seccionadora e Acessórios

Descrição TENSÃO NOMINALCORRENTE NOMINALQtdeOrçar
CHAVE SECCIONADORA TRIPOLAR COM CARGA COM BASE 15 kV 400 A
CHAVE SECCIONADORA TRIPOLAR COM CARGA COM BASE 25 kV 400 A
CHAVE SECCIONADORA TRIPOLAR COM CARGA COM BASE 36 kV 400 A
