LAÇO DE TOPO PREFORMADO

Código: DL02-0088

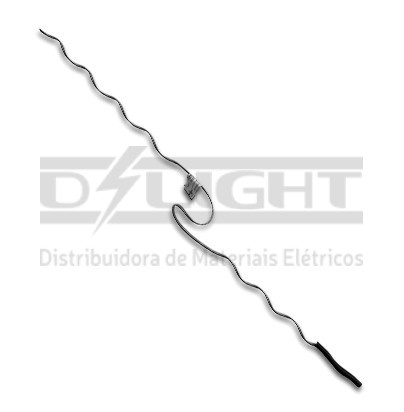

Laço de Topo Preformado UTC/ UTF/ UTK

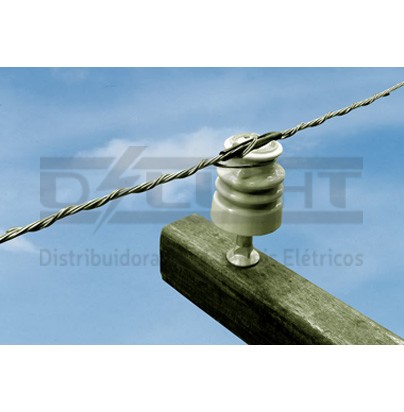

O Laço de Distribuição (ou de Topo) Preformado – UTC/ UTF/ UTK destina‑se à amarração do condutor de alumínio no topo do isolador de pino.

Protege o condutor contra a fadiga causada pela vibração do cabo devido ao vento ou desequilíbrio de cargas mecânicas.

É fabricado a partir de fios de aço galvanizados ou fios de aço revestidos de alumínio e após a formação recebe na parte interna um material abrasivo para melhorar o agarramento sobre o cabo.

É fornecido com um coxim de elastômero que deve ser aplicado sobre o condutor de alumínio com a finalidade de evitar o contato direto deste com o isolador e a parte central do próprio Laço.

Com a aplicação do coxim, o condutor e o isolador ficarão protegidos contra danos causados por abrasão.
Substitui a amarração feita manualmente com fio e fita de alumínio.

Comercializada pela Distribuidora de Materiais Elétricos D’Light, os laços preformados são aplicados em redes de distribuição de energia elétrica, trabalhamos com com uma grande variedade de alças, laços e emendas preformadas, atendemos todos os padrões de companhias como: CEMIG, CPFL, EDP BANDEIRANTES, ELEKTRO, ELETROPAULO, ENEL, ENERGISA, dentre outras.

Descrição INTERVALO DE DIÂM. DE APLICAÇÃO (mm) Min.INTERVALO DE DIÂM. DE APLICAÇÃO (mm) Max.CONDUTOR AWG/MCM CAACONDUTOR AWG/MCM CACOMPRIMENTO ± 25 (mm)DIÂMETRO DO ISOLADOR (mm)QtdeOrçar

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CAA – UTC-1100-H

4,82 5,47 # 6; 6/1 - 609 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CAA – UTC-1102-H2

5,89 6,36 # 4; 6/1 - 660 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1103-H2

7,06 8,01 # 2; 6/1 # 2; 7 fios 660 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1105-H2

9,09 10,30 # 1/0; 6/1 1/0 7 fios 762 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1106-H2

10,31 11,67 2/0; 6/1 2/0 7 fios 635 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA- UTC-1107-H

11,68 13,34 3/0; 6/1 3/0; 7 fios 635 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1108-H2

13,26 14,31 4/0; 6/1 4/0; 7 fios 711 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1109-H3

14,96 16,95 266,8; 18/1 e 26/7 300; 19 fios 336,4; 19 fios 762 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTC-1110-H

16,96 19,19 300; 26/7 e 30/7 336,4; 18/1, 26/7 e 30/7 397,5; 18/1 397,5; 19 fios 787 60

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CAA – UTF-1202-H

6,22 7,05 # 4; 6/1 - 686 75

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTF-1208-H

13,23 14,95 4/0; 6/1 4/0; 7 fios 737 75

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CAA – UTK-1600-H

4,82 5,47 # 6; 6/1 - 711 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CAA – UTK-1602-H

6,22 7,05 # 4; 6/1 - 762 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTK-1603-H

7,06 8,01 # 2; 6/1 # 2; 7 fios 813 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTK-1607-H

11,68 13,22 3/0; 6/1 3/0; 7 fios 762 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTK-1608-H

13,23 14,95 4/0; 6/1 4/0; 7 fios 838 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTK-1611-H

19,20 21,73 397,5; 26/7 e 30/7 477; 18/1 e 24/7 477; 19 fios 500; 19 fios 556,5; 19 fios 914 102

LAÇO DE TOPO PREFORMADO P/CABO DE ALUMÍNIO CA/CAA – UTK-1612-H

21,74 24,60 477; 26/7 e 30/7 556,5; 13/1, 26/7 e 30/7 605; 24/7 e 26/7 636; 37 fios 980 102
