Terminação / Mufla Polimérica a Frio TE Uso Interno 20/35kV-27/35kV – TFTI

Código: DL11-0055

TFT – Terminal Elastomérico de Média Tensão a Frio para Cabos até 35 kV

Terminação a frio TE Connectivity/Raychem tipo TFT atendem a cabos singelos/monopolares ou tripolares com tensões até 35 kV para uso interno TFTI ou externo TFTO. São constituídas de um corpo elastomérico de extrema elasticidade que facilita a instalação, abrangendo uma ampla faixa de cabos. As TFT’s utilizam um controle de campo revolucionário através de óxido de zinco. A sua vedação contra umidade tem como vantagem adicional dispensar a termocontração.
As terminações TFT, são encontradas pela D’Light, Distribuidora de materiais elétricos e têm demonstrado excelente desempenho elétrico, durabilidade e confiabilidade em todos os tipos de aplicação, inclusive em ambientes extremamente agressivos, com maresia e poluição industrial intensa.

A mufla elétrica é uma terminação para cabos elétricos. É o dispositivo que serve para isolar um condutor de eletricidade quando este é conectado a:

-outro condutor

-um equipamento

-um barramento elétrico (tira grossa de cobre ou alumínio que serve para conduzir a eletricidade dentro de um quadro de distribuição de energia).

Portanto, a mufla elétrica é utilizada para conectar ou finalizar cabos alimentadores de energia, sejam eles de alta, média ou baixa tensão.

Tipos de muflas de média tensão

A média tensão é muito comum em indústrias e empresas com grandes equipamentos. Existem variados tipos de muflas elétricas de média tensão, de acordo com os materiais componentes destes dispositivos. São exemplos a mufla elétrica termocontrátil, a contrátil a frio, a push-on e a modular.

As muflas de material termocontrátil têm sido bastante utilizadas em substituição às tradicionais, que são de porcelana. Elas têm boa estabilidade térmica e são resistentes ao calor, com temperatura de fusão entre 50 e 100ºC. Também contém aditivos, como antioxidantes, retardantes de chamas, agentes de cura, catalisadores e estabilizantes contra raios ultravioletas.

A mufla elétrica contrátil a frio é feita de compostos de borracha de silicone. A flexibilidade do silicone é a vantagem principal, já que facilita os processos de montagem. Por isso esse tipo de mufla pode ser usado em diferentes seções transversais de condutores. Essas muflas podem ser retiradas dos cabos e reaproveitadas.

A mufla push-on também é feita de borracha de silicone. O diferencial é que possui um cordão plástico na parte interna. Esse cordão contrai a terminação no cabo quando o operador puxa o cordão, cuja função é aliviar a tensão na parte final do cabo.

São formadas de um tubo de alívio de campo elétrico, uma cobertura de aterramento e saias poliméricas (isoladoras). Também são compostas de borracha de silicone.

Descrição TENSÃOBITOLA mm²QtdeOrçar

Terminação/ Mufla Polimérica a Frio TE (Raychem/Tyco) Uso Externo – TFTI-6141

20/35kV - 27/35kV 70 a 300mm

Terminação/ Mufla Polimérica a Frio TE (Raychem/Tyco) Uso Externo – TFTI-6131

20/35kV - 27/35kV 50 a 185mm

Terminação / Mufla Polimérica a Frio TE Uso Interno 20/35kV-27/35kV – TFTI

Código: DL11-0055

TFT – Terminal Elastomérico de Média Tensão a Frio para Cabos até 35 kV

Terminação a frio TE Connectivity/Raychem tipo TFT atendem a cabos singelos/monopolares ou tripolares com tensões até 35 kV para uso interno TFTI ou externo TFTO. São constituídas de um corpo elastomérico de extrema elasticidade que facilita a instalação, abrangendo uma ampla faixa de cabos. As TFT’s utilizam um controle de campo revolucionário através de óxido de zinco. A sua vedação contra umidade tem como vantagem adicional dispensar a termocontração.
As terminações TFT, são encontradas pela D’Light, Distribuidora de materiais elétricos e têm demonstrado excelente desempenho elétrico, durabilidade e confiabilidade em todos os tipos de aplicação, inclusive em ambientes extremamente agressivos, com maresia e poluição industrial intensa.

A mufla elétrica é uma terminação para cabos elétricos. É o dispositivo que serve para isolar um condutor de eletricidade quando este é conectado a:

-outro condutor

-um equipamento

-um barramento elétrico (tira grossa de cobre ou alumínio que serve para conduzir a eletricidade dentro de um quadro de distribuição de energia).

Portanto, a mufla elétrica é utilizada para conectar ou finalizar cabos alimentadores de energia, sejam eles de alta, média ou baixa tensão.

Tipos de muflas de média tensão

A média tensão é muito comum em indústrias e empresas com grandes equipamentos. Existem variados tipos de muflas elétricas de média tensão, de acordo com os materiais componentes destes dispositivos. São exemplos a mufla elétrica termocontrátil, a contrátil a frio, a push-on e a modular.

As muflas de material termocontrátil têm sido bastante utilizadas em substituição às tradicionais, que são de porcelana. Elas têm boa estabilidade térmica e são resistentes ao calor, com temperatura de fusão entre 50 e 100ºC. Também contém aditivos, como antioxidantes, retardantes de chamas, agentes de cura, catalisadores e estabilizantes contra raios ultravioletas.

A mufla elétrica contrátil a frio é feita de compostos de borracha de silicone. A flexibilidade do silicone é a vantagem principal, já que facilita os processos de montagem. Por isso esse tipo de mufla pode ser usado em diferentes seções transversais de condutores. Essas muflas podem ser retiradas dos cabos e reaproveitadas.

A mufla push-on também é feita de borracha de silicone. O diferencial é que possui um cordão plástico na parte interna. Esse cordão contrai a terminação no cabo quando o operador puxa o cordão, cuja função é aliviar a tensão na parte final do cabo.

São formadas de um tubo de alívio de campo elétrico, uma cobertura de aterramento e saias poliméricas (isoladoras). Também são compostas de borracha de silicone.

Descrição TENSÃOBITOLA mm²QtdeOrçar

Terminação/ Mufla Polimérica a Frio TE (Raychem/Tyco) Uso Externo – TFTI-6141

20/35kV - 27/35kV 70 a 300mm

Terminação/ Mufla Polimérica a Frio TE (Raychem/Tyco) Uso Externo – TFTI-6131

20/35kV - 27/35kV 50 a 185mm

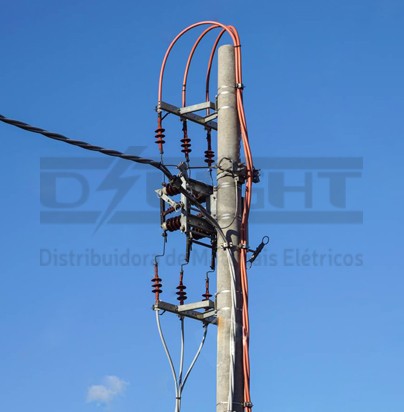

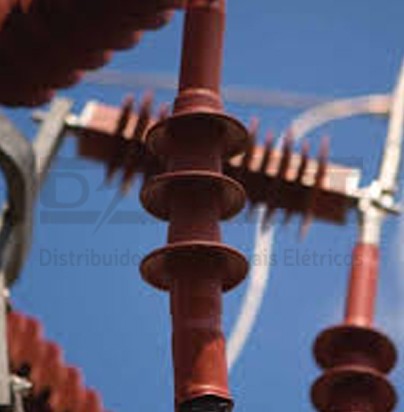

Fotos
